Схемы в базе знаний Mermaid

Mermaid

Инструмент для создания диаграмм и схем, который поддерживает использование внутри Markdown.

Mermaid

Синтаксис компонентов​

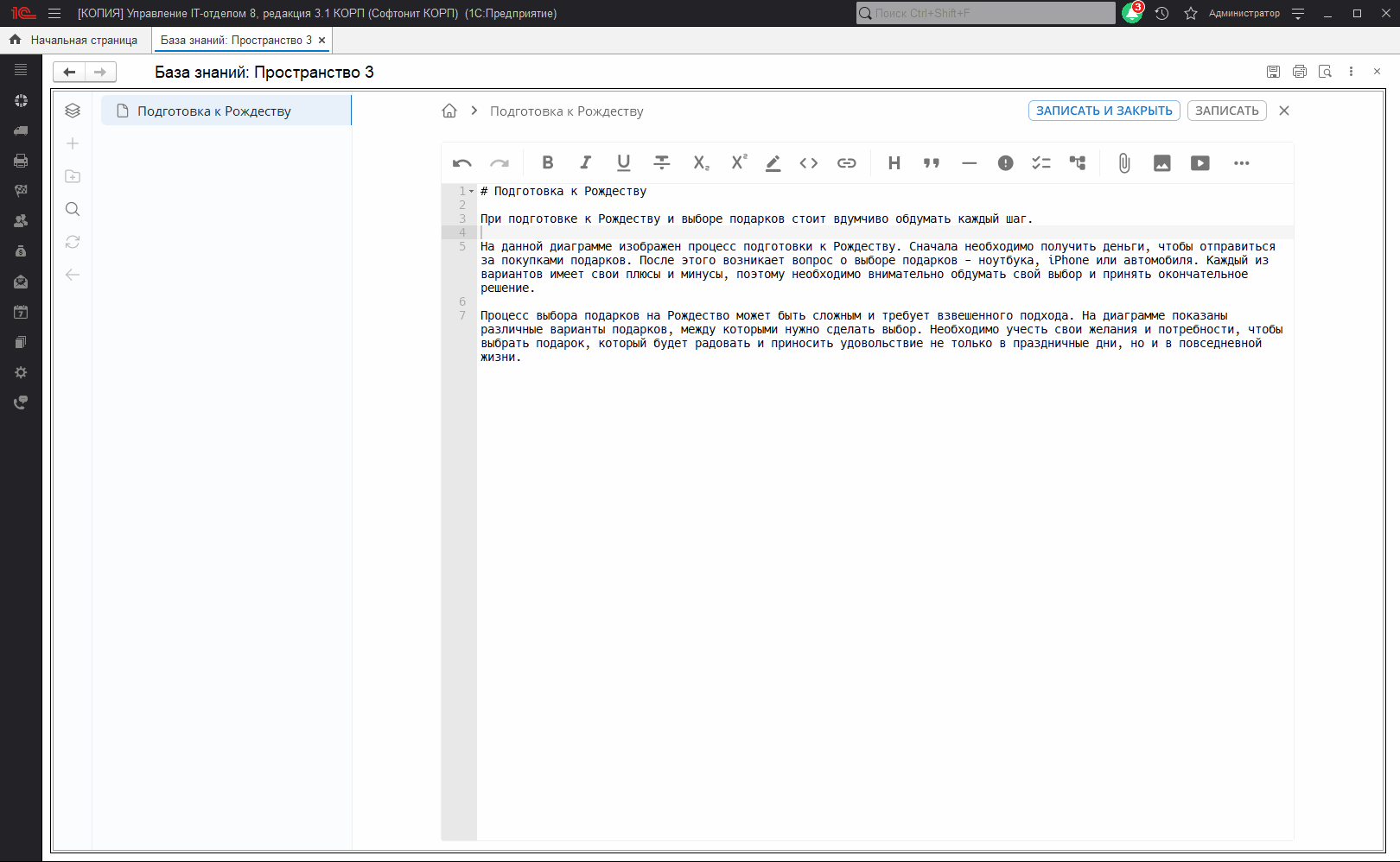

Для создания диаграммы Mermaid используется кодовый блок, начинающийся с ``` и содержащий указание mermaid.

Примеры​

Директивы​

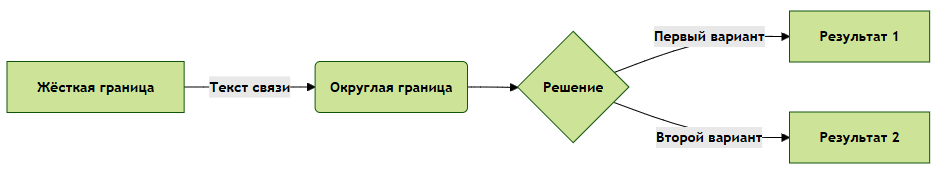

Директивы Mermaid можно настроить, используя рекомендуемый синтаксис %%{init: { }}%% в качестве первой строки непосредственно внутри блока ``` mermaid.

Из документации Mermaid: Директивы предоставляют автору диаграммы возможность изменять внешний вид диаграммы перед визуализацией путем изменения применяемой конфигурации.

%%{init: { 'theme': 'forest' }}%%
graph LR
    A[Жёсткая граница] -->|Текст связи| B(Округлая граница)
    B --> C{Решение}
    C -->|Первый вариант| D[Результат 1]
    C -->|Второй вариант| E[Результат 2]

Mermaid

Блок кода для Mermaid​

Чтобы нарисовать блок кода mermaid вместо отображения содержимого, пожалуйста, используйте спецификатор синтаксиса блока mermaid-js.

%%{init: { 'theme': 'forest' }}%%
graph LR
    A[Hard edge] -->|Link text| B(Round edge)
    B --> C{Decision}
    C -->|One| D[Result one]
    C -->|Two| E[Result two]

Подсветка синтаксиса кода Mermaid на данный момент не поддерживается.

Mermaid

Блок-схема​

graph TD;
    A-->B;
    A-->C;
    B-->D;
    C-->D;

Mermaid

Схема последовательности действий​

sequenceDiagram
    participant Алиса
    participant Боб
    Алиса->>Джон: Привет, Джон, как дела?
    loop Проверка состояния здоровья
          Джон->>Джон: Борьба с ипохондрией
    end
    Note right of Джон: Рациональные мысли <br/>преобладают!
    Джон-->>Алиса: Отлично!
    Джон->>Боб: А как насчет тебя?
    Боб-->>Джон: Очень хорошо!

Mermaid

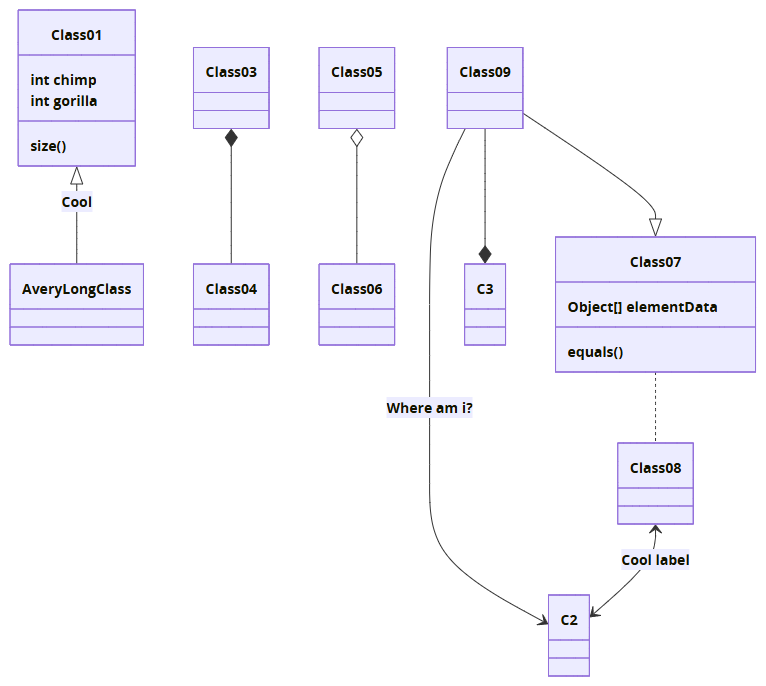

Диаграмма классов​

classDiagram
Class01 <|-- AveryLongClass : Cool
Class03 *-- Class04
Class05 o-- Class06
Class07 .. Class08
Class09 --> C2 : Where am i?
Class09 --* C3
Class09 --|> Class07
Class07 : equals()
Class07 : Object[] elementData
Class01 : size()
Class01 : int chimp
Class01 : int gorilla
Class08 <--> C2: Cool label

Mermaid

Отношение между сущностями​

erDiagram
    "ПОКУПАТЕЛЬ" ||--o{ "ЗАКАЗ" : "места"
    "ЗАКАЗ" ||--|{ "РЕКЛАМНАЯ КАМПАНИЯ" : "содержит"
    "ПОКУПАТЕЛЬ" }|..|{ "АДРЕС ДОСТАВКИ" : "использует"

Mermaid

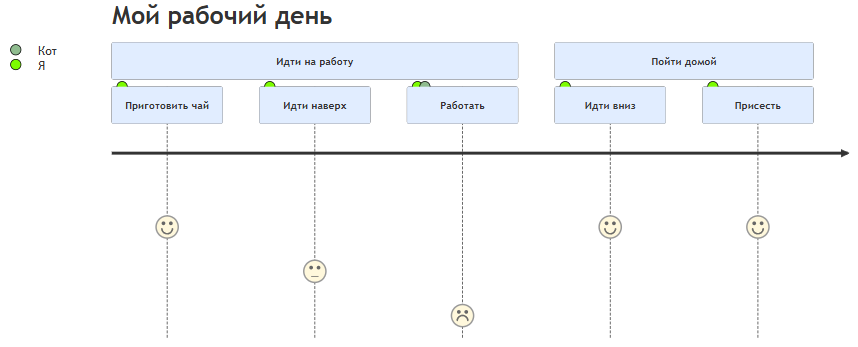

Пользовательские пути​

journey
    title Мой рабочий день
    section Идти на работу
      Приготовить чай: 5: Я
      Идти наверх: 3: Я
      Работать: 1: Я, Кот
    section Пойти домой
      Идти вниз: 5: Я
      Присесть: 5: Я

Mermaid

Онлайн-конструктор​

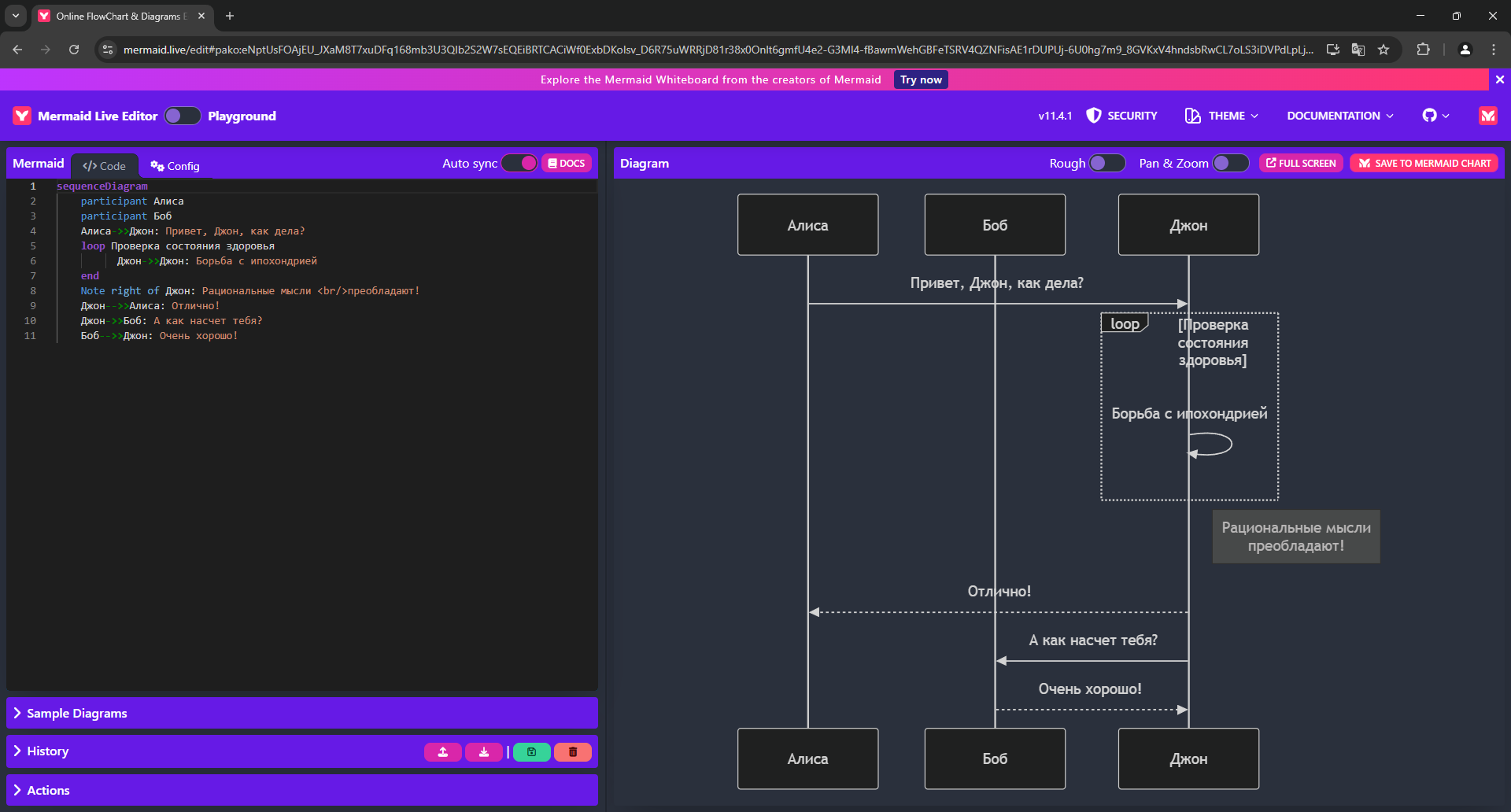

Чтобы создавать и редактировать диаграммы и схемы Mermaid с максимальным удобством, вы можете воспользоваться онлайн-конструктором.

В самых простых случаях вам будет достаточно редактора.

Mermaid

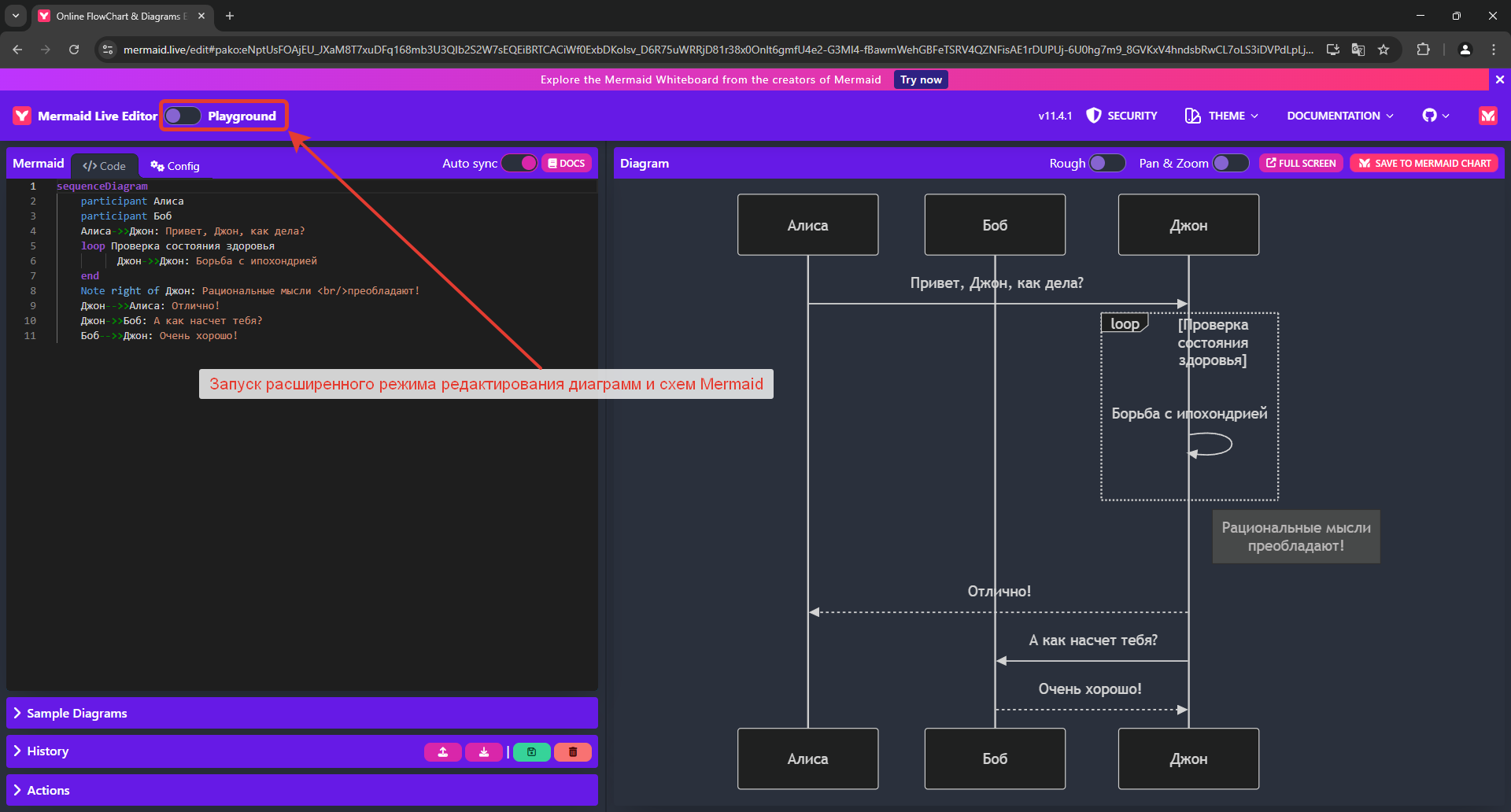

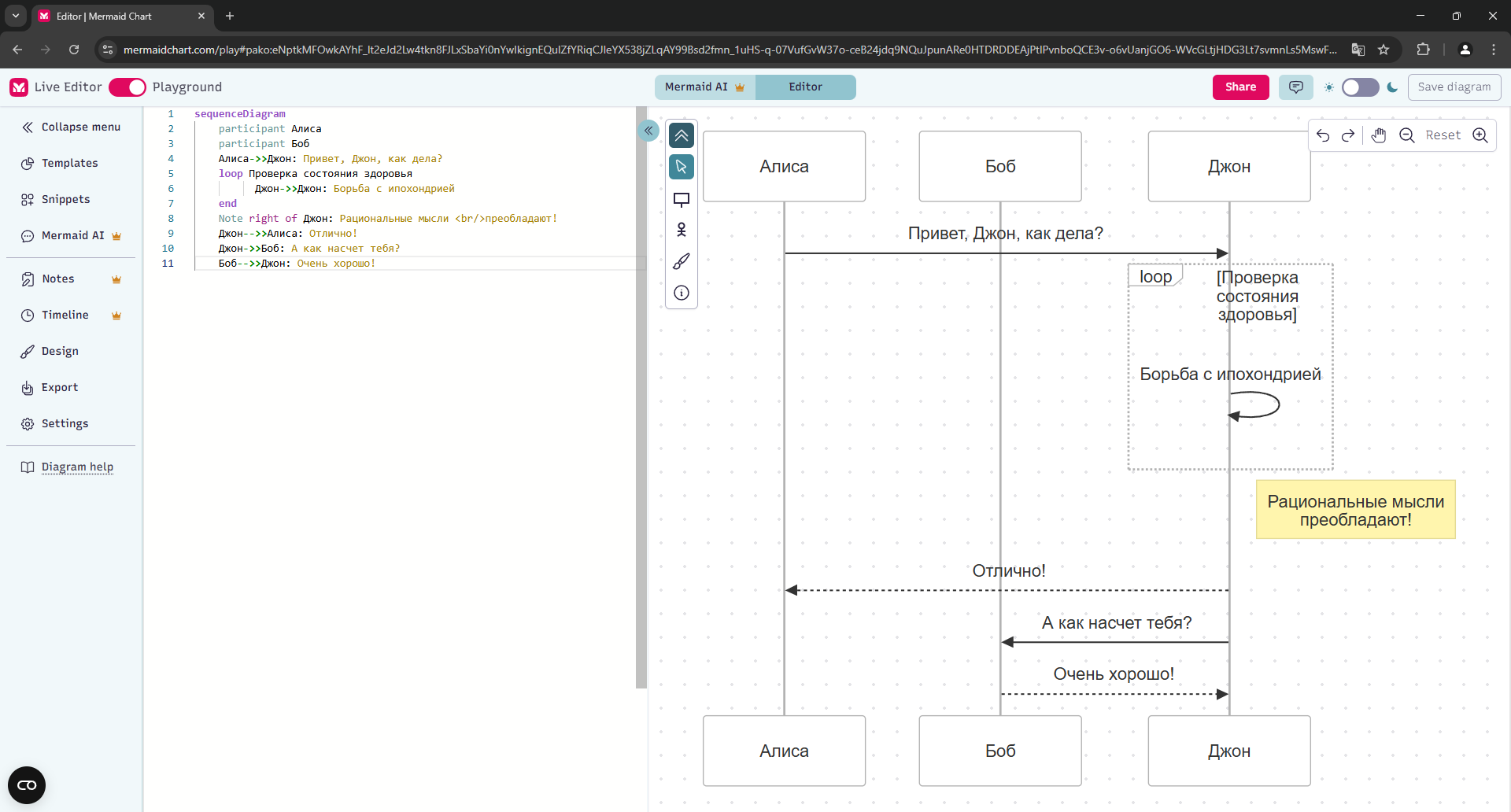

Однако, если вам требуется более детальная настройка, вы можете перейти в расширенный режим Playground.

Mermaid

Mermaid

После того как диаграмма или схема будут полностью созданы, вы можете скопировать и вставить полученный код в Markdown-редактор вашей базы знаний.

Важно отметить, что получившийся код нужно поместить в блок кода Mermaid для того, чтобы он правильно отобразился в базе знаний.

sequenceDiagram
    participant Алиса
    participant Боб
    Алиса->>Джон: Привет, Джон, как дела?
    loop Проверка состояния здоровья
          Джон->>Джон: Борьба с ипохондрией
    end
    Note right of Джон: Рациональные мысли <br/>преобладают!
    Джон-->>Алиса: Отлично!
    Джон->>Боб: А как насчет тебя?
    Боб-->>Джон: Очень хорошо!
Важно!

Функционал доступен начиная с релиза 3.1.22.2
