Схемы зданий, помещений, сетей

Местоположения и схемы

Местоположения

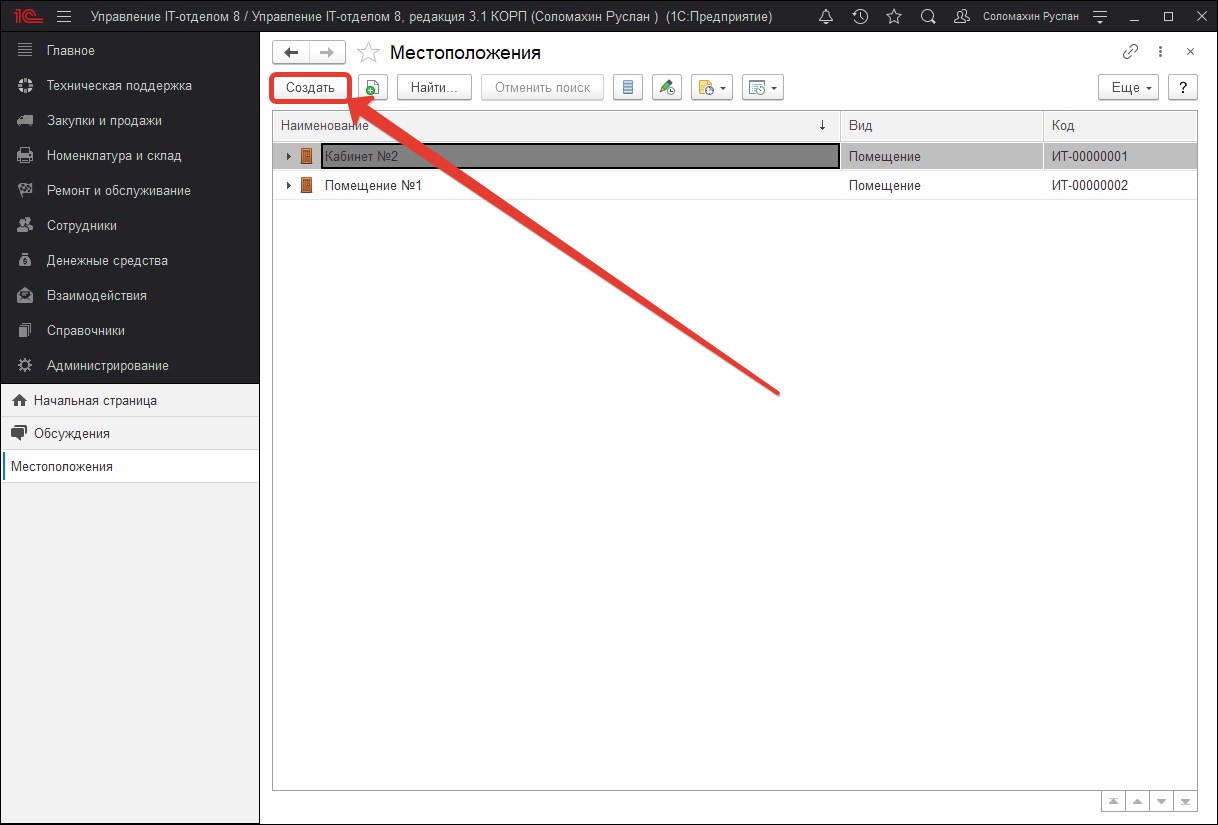

В конфигурации есть возможность ведения схем зданий, помещений, сетей и т.д. Данные схемы создаются внутри объекта конфигурации "Местоположение", которое в свою очередь может быть связано с местом хранения, организацией, подразделением. Это позволяет визуально отразить расположение зданий, кабинетов, рабочих мест. Для перехода к созданию схемы нужно открыть раздел "Справочники"-"Местоположения" и в форме списка нажать кнопку "Создать", чтобы добавить новый элемент справочника.

Откроется форма создания нового местоположения. В шапке формы располагаются основные реквизиты, которые необходимо заполнить:

• Родитель - реквизит, которые позволяет создавать вложенную иерархию местоположений. Таким образом можно организовать многоуровневую вложенность: Здание 1, Корпус 1, Крыло 1, Этаж 1, Кабинет 1. Реквизит не является обязательным поэтому его можно не заполнять.
• Код - автоматический реквизит, отвечающий за нумерацию местоположений.
• Наименование - обязательный к заполнению реквизит, который отражает название местоположения в произвольной форме.

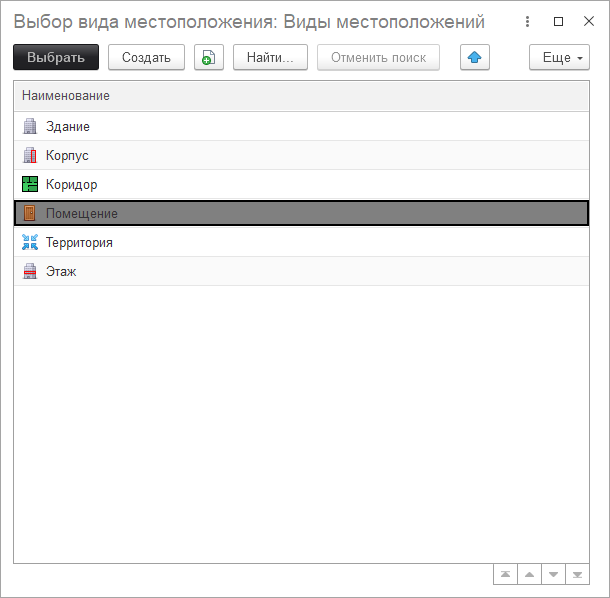

• Вид - реквизит, указывающий вид данного местоположения. По умолчанию доступен набор стандартных видов: здание, корпус, коридор, помещение, территория, этаж. Предопределенные виды местоположения можно расширить путем создания нового, для этого в форме выбора вида необходимо нажать кнопку "Создать".

Закладка "Схема"

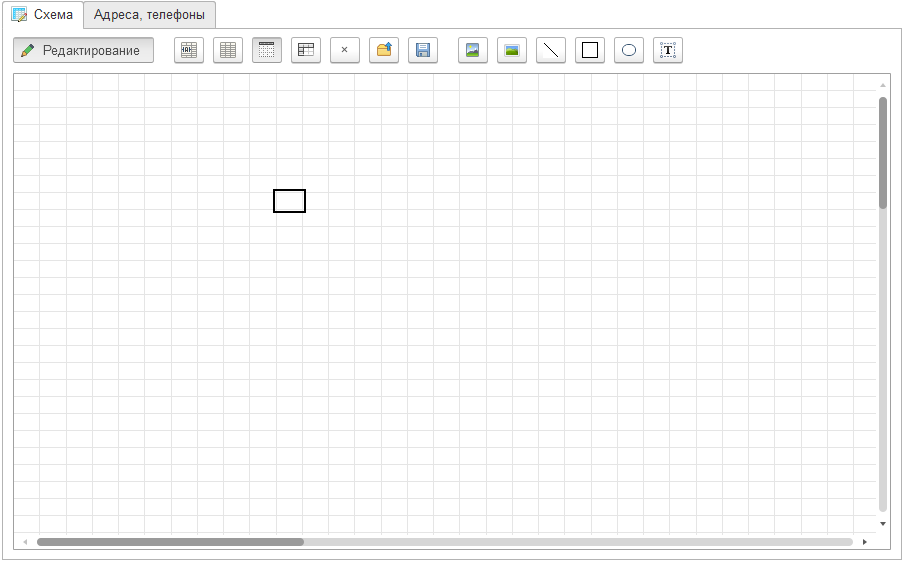

На данной закладке располагается визуальный редактор построения схемы местоположения. Чтобы приступить к созданию необходимо активировать кнопку "Редактирование", которая сделает активным для редактирования окно редактора.

Данный редактор имеет панель кнопок, позволяющих осуществлять определенные действия, а также создавать объекты. Предназначение каждой кнопки интуитивно понятно, однако рассмотрим каждую поподробней (слева направо).

• Объединить текущую область - объединяет выделенные ячейки редактора в одну цельную область, может быть полезно при подписании элементов схемы.
• Разъединить текущую область - осуществляет разъединение ранее объединенной области редактора.
• Настройки отображать сетку - включает или выключает сетку редактора.
• Отображать заголовки - включает или выключает отображение заголовков столбцов и строк редактора.
• Очистить схему - полностью очищает заполненную объектами область редактора.
• Загрузить схему - позволяет загрузить с локального диска готовый вариант схемы местоположения, которая представлена в файле mxl.
• Сохранить схему - позволяет сохранить на локальный диск готовый вариант схемы для последующей загрузки.

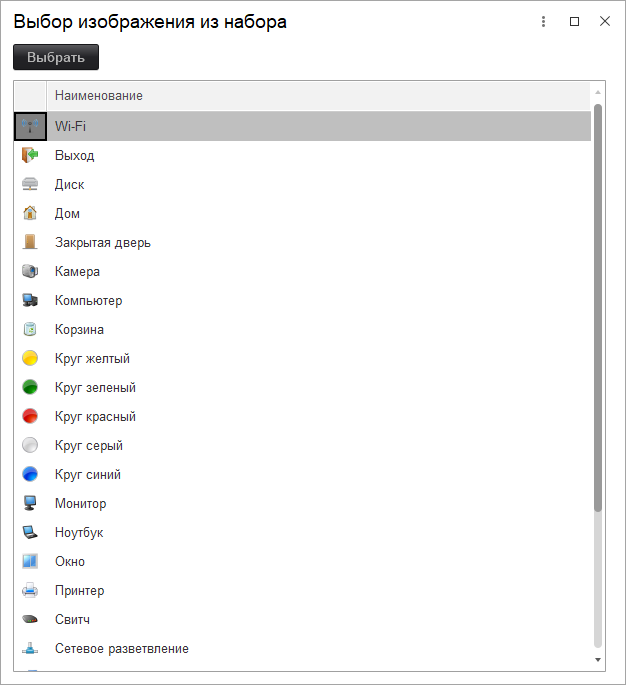

• Вставить изображение - позволяет вставить в схему готовое изображение из набора картинок.

• Вставить изображение из файла - вставляет в схему готовое изображение взятое с локального диска компьютера.
• Вставка геометрических фигур (линия, квадрат, эллипс) - вставляет в схему одну из выбранных геометрических фигур.
• Вставить текст - позволяет добавлять в схему любой текст.

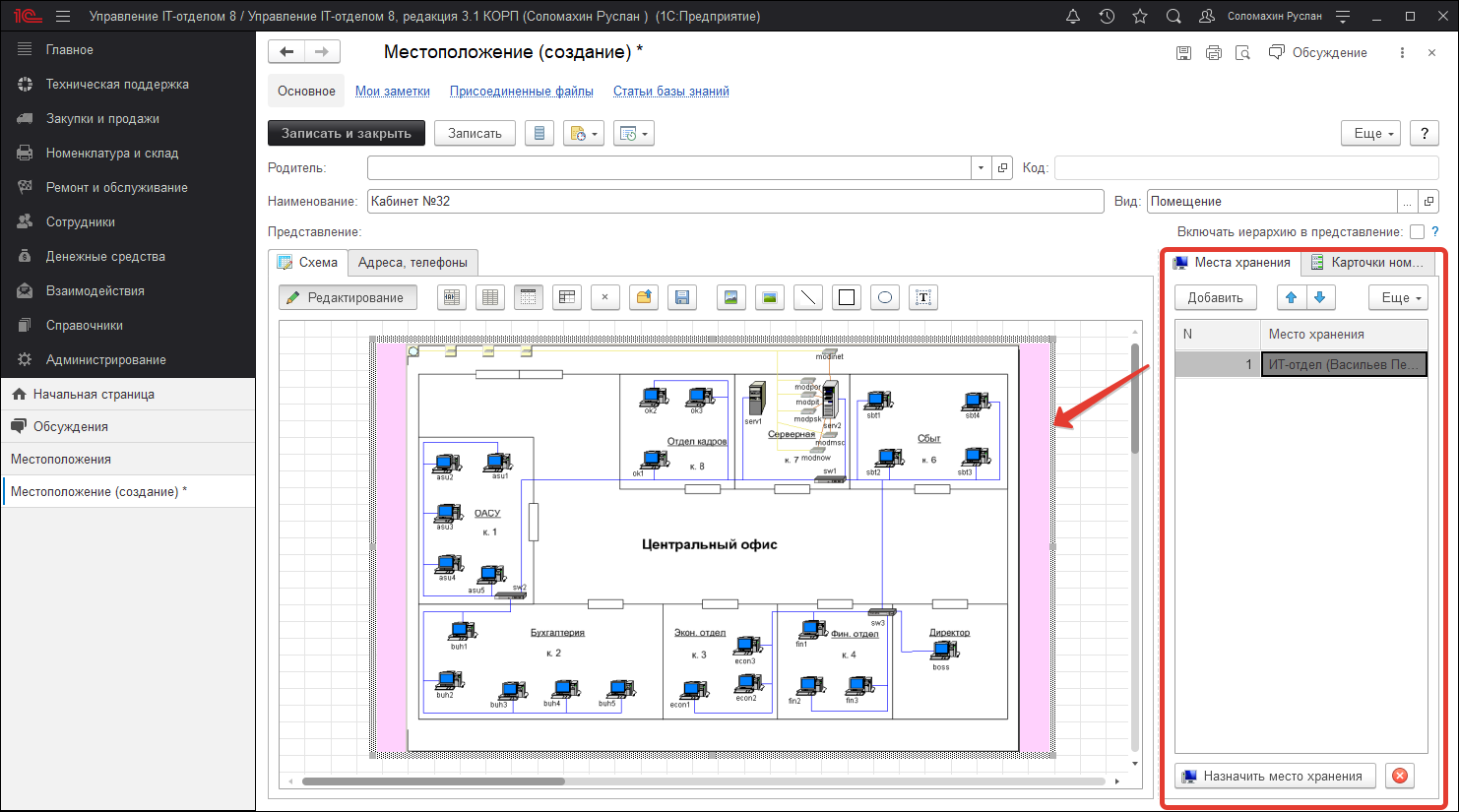

В правой части формы располагаются две закладки "Места хранения" и "Карточки номенклатуры". Закладка "Места хранения" необходима для установки связи между объектами схемы и конкретным местом хранения. Так, например, в схеме здания можно конкретному кабинету назначить определенное место хранения с помощью кнопки "Назначить место хранения". Закладка "Карточки номенклатуры" связывает участвующие в схеме элементы с фактической номенклатурой конфигурации.

Закладка "Адреса, телефоны"

Данная закладка предназначена для хранения контактной информации местоположения. Здесь указываются: номера телефонов, факс, фактический адрес нахождения, а также связанный телеграмм аккаунт (если такой имеется).

Список ролей, которые позволяют создавать схемы помещений.

• Добавление изменение заказов поставщикам;
• Места хранения и помещения;
• Ремонт и обслуживание;
• Добавление изменение сотрудников;
• Чтение сотрудников;
• Администрирование.
